絶縁測定用リレーマルチプレクサ基板
高絶縁リレーを使用したマルチプレクサボードです。
各導体間絶縁耐圧2500V、並びに絶縁抵抗1013Ω以上のチューブラ型リードリレーを使用。
◆絶縁測定用リレーマルチプレクサ基板

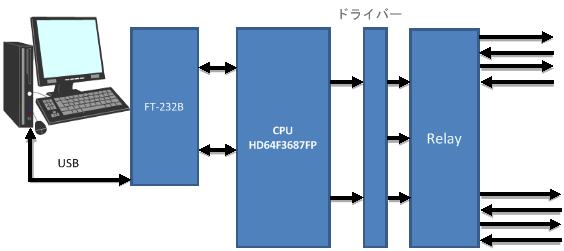

■ブロック図
■ボード仕様
| インターフェイス | USB 1.1 or 2.0(FTDI：FT232B) |
| CPU | RENESAS：HD64F3687FP (2024年生産終了予定） |
| リレー | サンユー工業：URMシリーズ
最大接点容量：100W 最大開閉電圧：1000V 絶縁耐圧：2500VDC 絶縁抵抗：10^13Ω以上 |
| スイッチング方式 | マルチプレクサ方式：最大10ch |
| 信号 | 2線式：2線信号を2MOS FETで切り替え（POS/NEG） |
| 電源 | +5V 外部電源 |
| 基板寸法 | 190mm×165mm |
| 価格 | ¥------- |
＊基板詳細については、お問い合わせフォームよりお問い合わせください。
