16Chリレーマルチプレクサ基板
■マルチプレクサ基板
本ボードは、リレーを16個実装、PCからUSBを経由してコントロールを行います。
接点の接続方式は、「マルチプレクサ方式」です。16CH 2線信号を単一ポイントへ接続します。
PCとの通信は、COM通信を採用しています。
◆16Chリレーマルチプレクサ基板

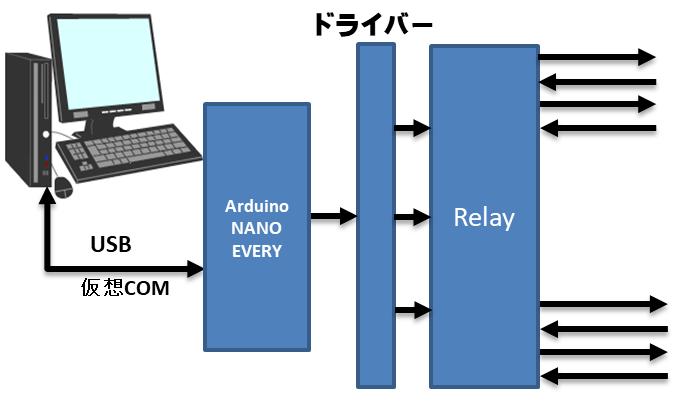

■ブロック図
■ボード仕様
| インターフェイス | USB制御 （USBコネクタはマイクロタイプ） |
| CPU | Arduino NANO EVERY マイコン使用 |
| リレー | オムロン：G6J-Yシリーズ
接触抵抗：100ｍΩ以下 接点電圧：DC30V 定格負荷：AC125V 0.3A、DC30V 1A、DC110V 0.3A 最大電圧：AC125V、DC110V 最大電流：1.0A |
| スイッチング方式 | マルチプレクサ方式：最大16ch |
| 信号 | 2線式：2線信号を1リレーで切り替え（POS/NEG） |
| 電源 | USBバスパワー |
| 基板寸法 | 98mm×111mm |
| 価格 | ¥38,500(消費税別・送料込）お支払い方法・特定商取引法に関する記述 |

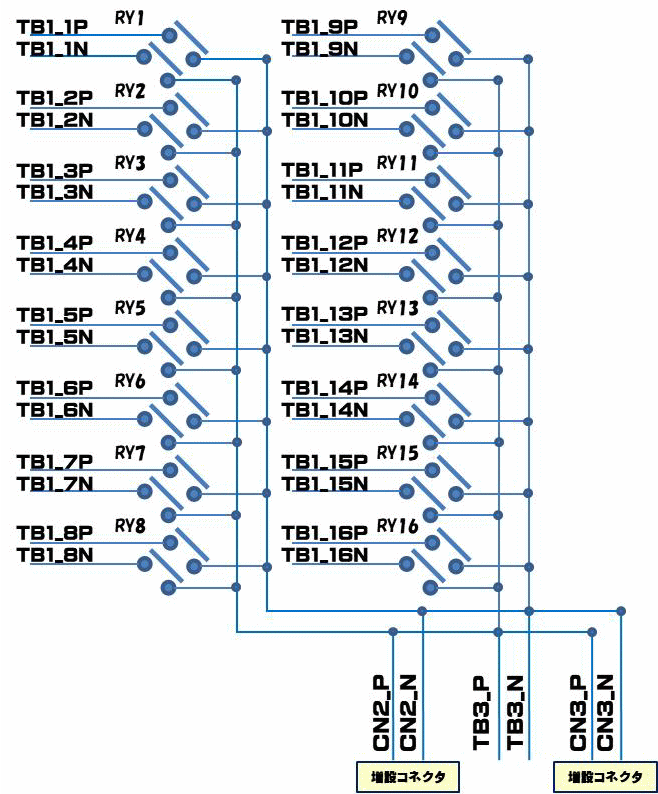

■マルチプレクサ リレー切り替えイメージ
